Описание
Основные преимущества
- Подходит для крупных солнечных фотоэлектрических электростанций
- Данный автоматический выключатель имеет функции защиты от перегрузки с длительной выдержкой времени и мгновенной защиты от короткого замыкания; используется для распределения электрической энергии, а также для защиты цепей и электрооборудования от перегрузок, коротких замыканий и других аварийных режимов
- Высокий ток, может использоваться для защиты аккумуляторных батарей
Технические характеристики

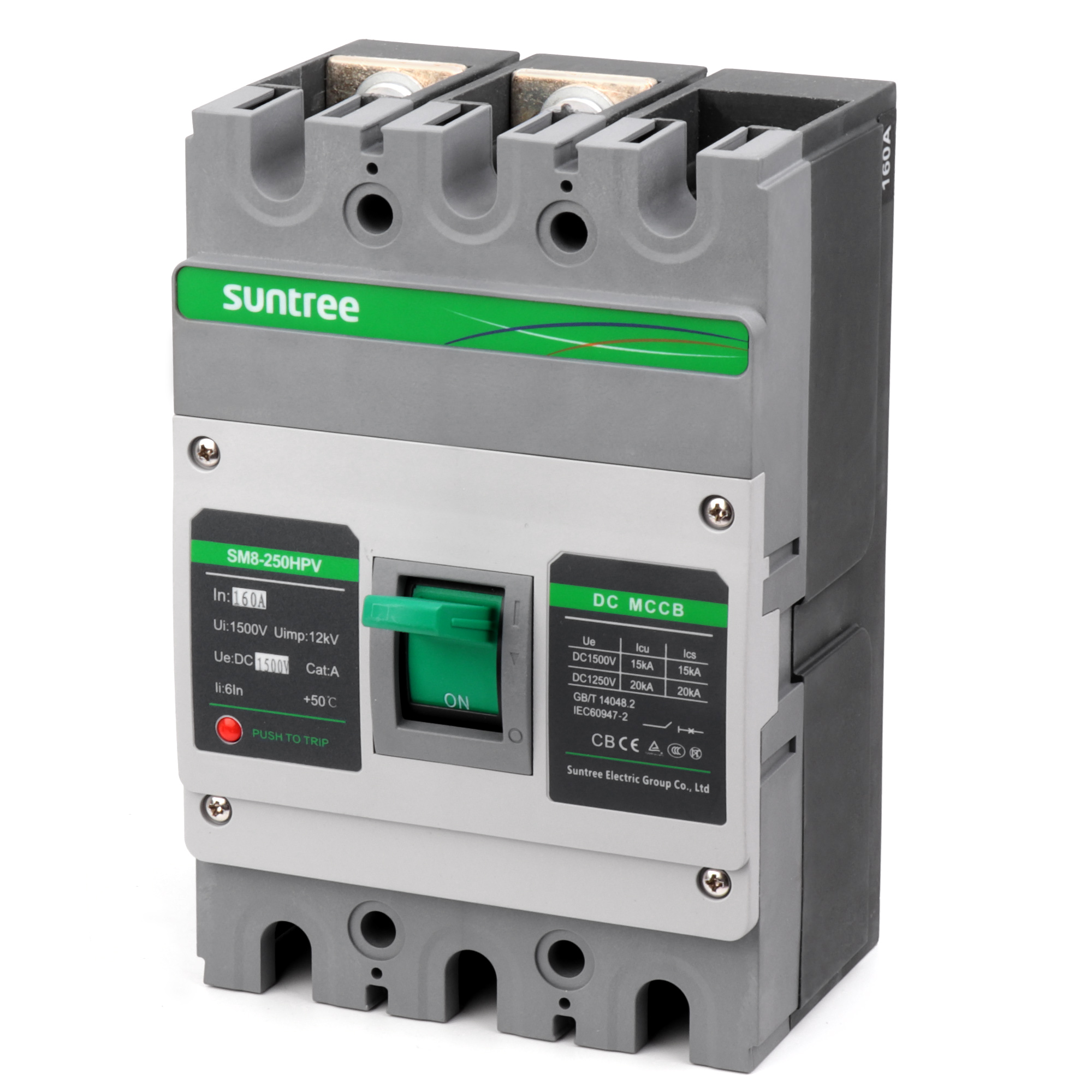

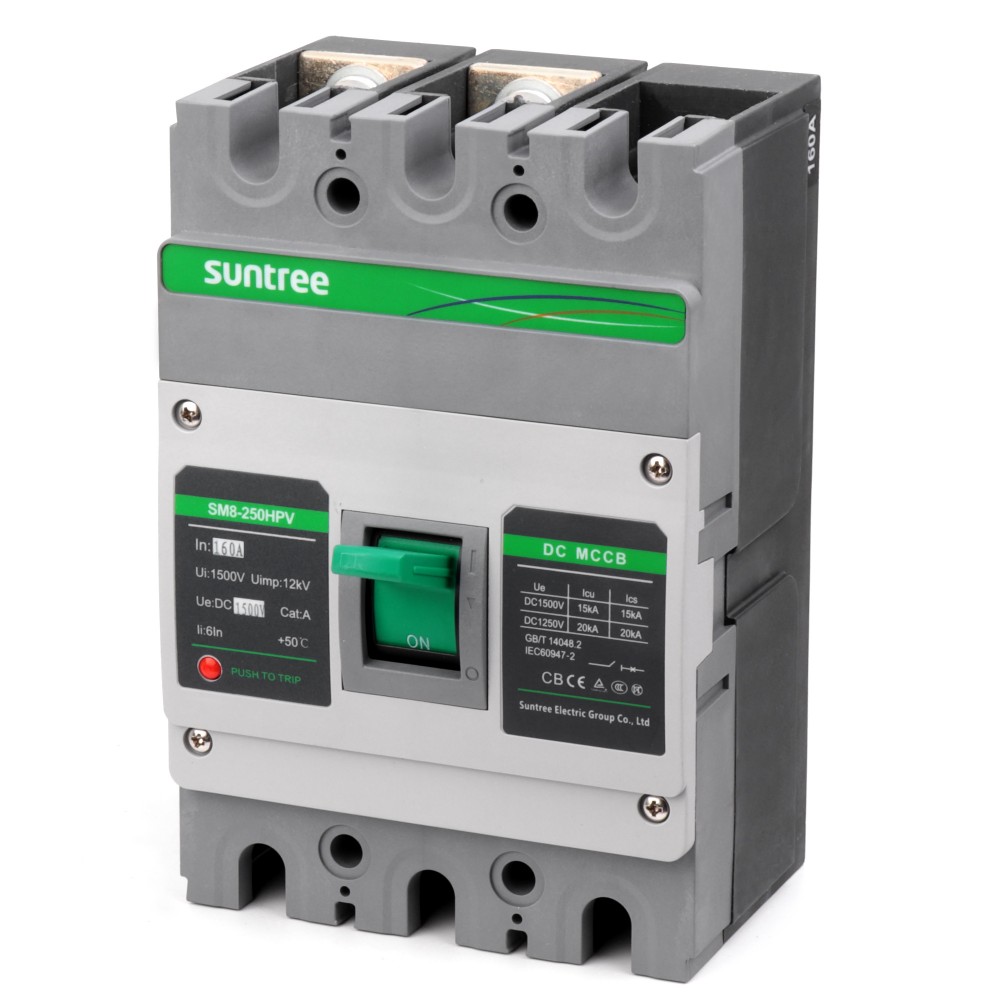

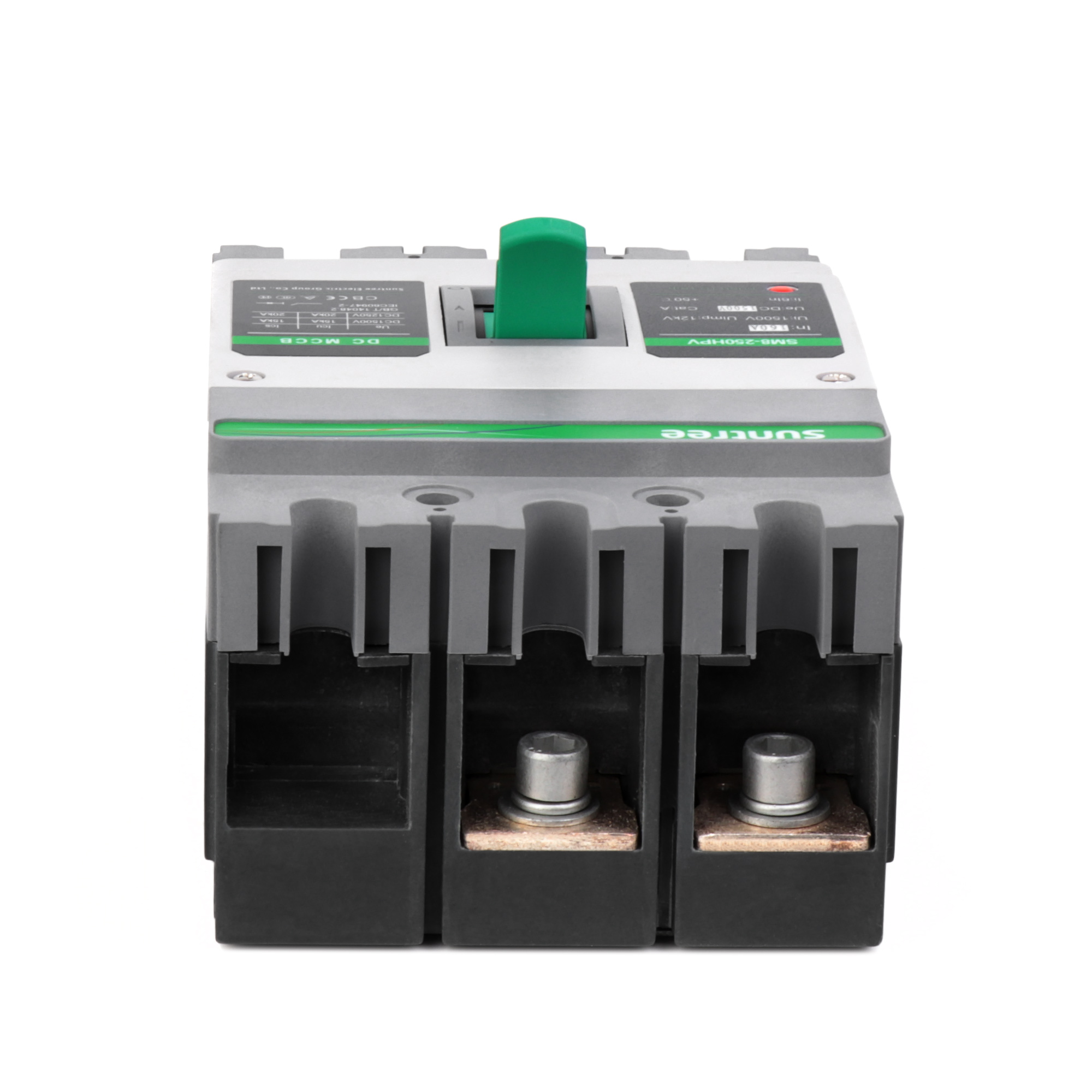

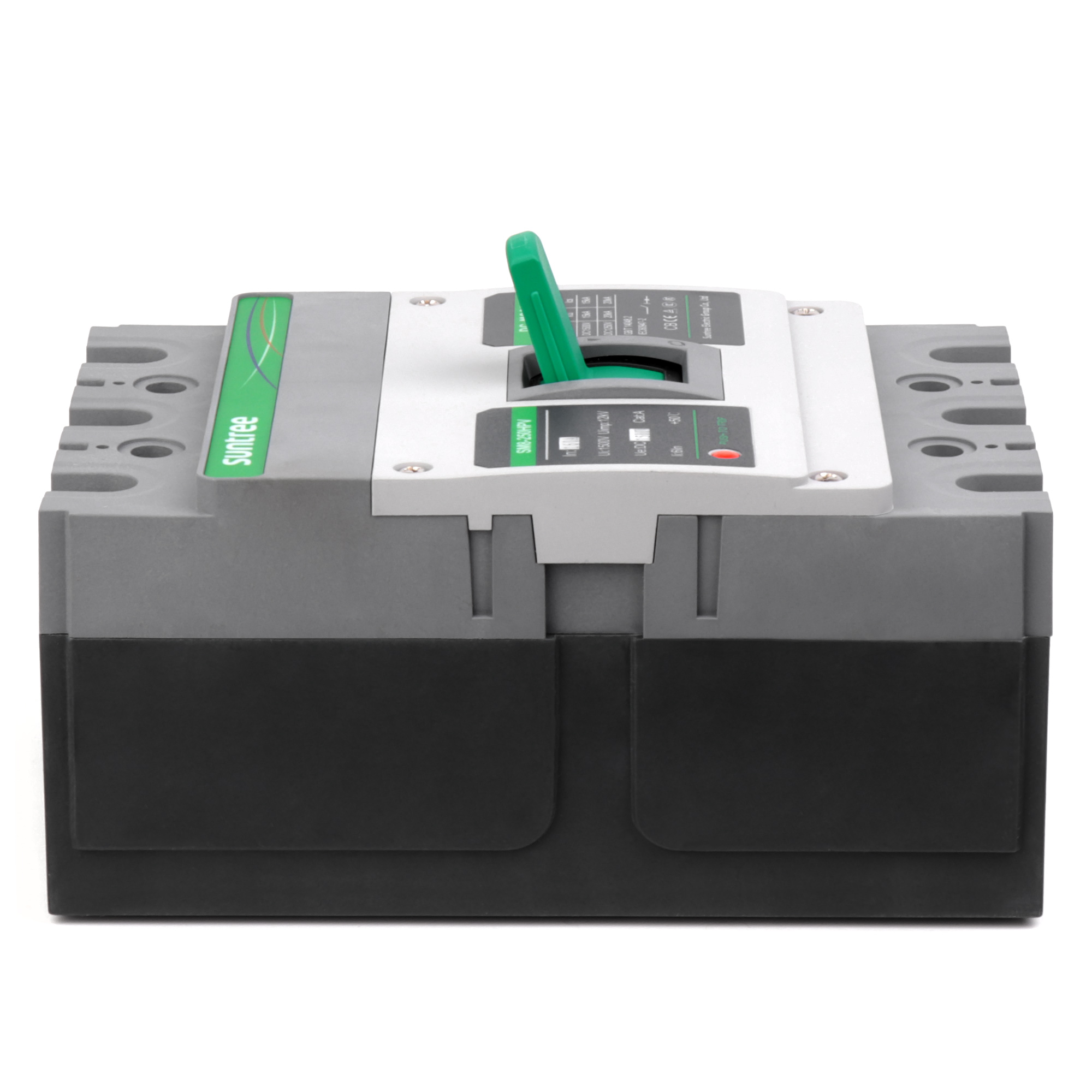

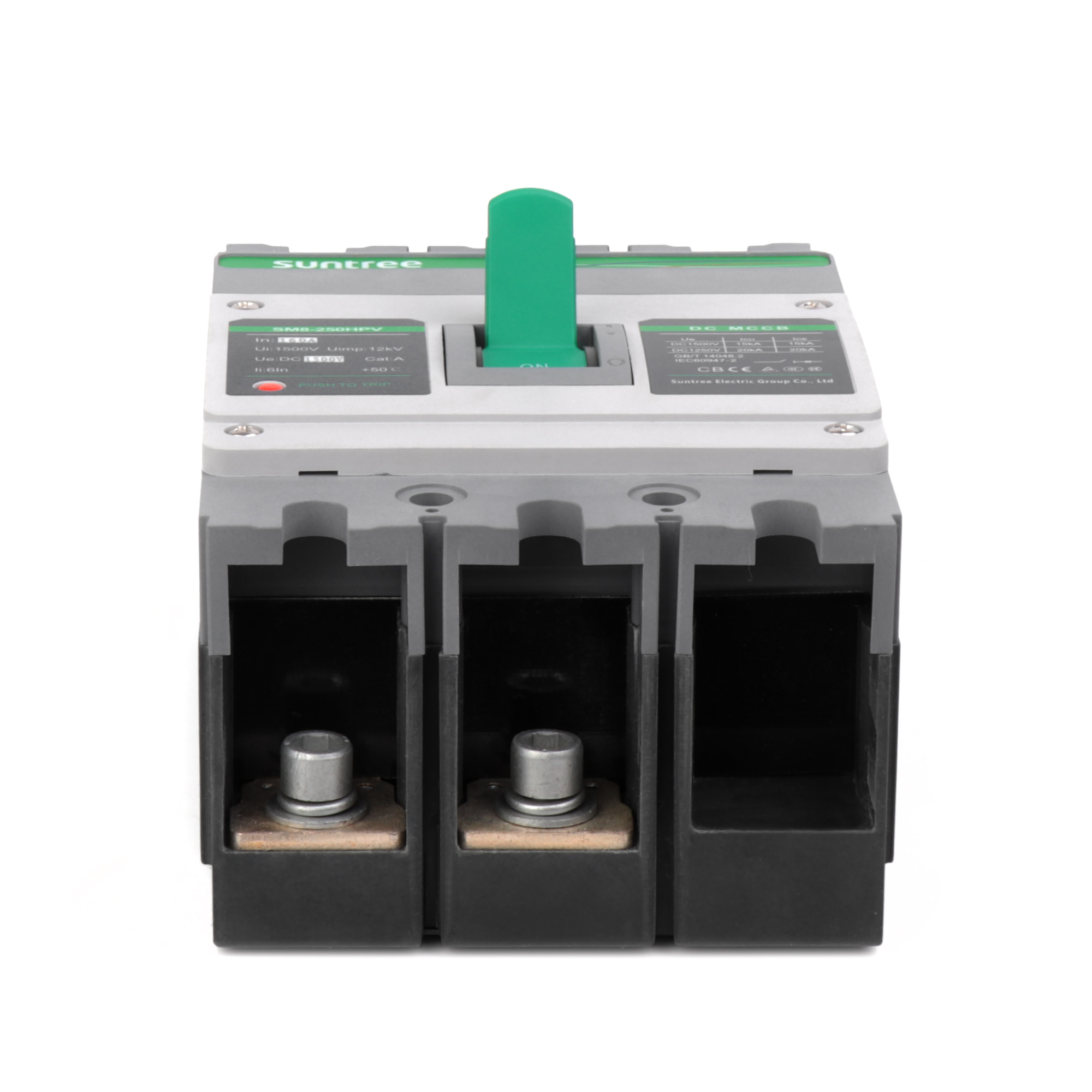

| Модель продукта: SM8-250HPV /2P 1500V | |
|---|---|
| Название продукта | PV DC MCCB |
| Номинальное рабочее напряжение Ue | DC1500V |
| Номинальное напряжение изоляции Ui | 1500 В |
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ |
| Число полюсов | 2 |
| Тип расцепителя | Термомагнитный (термомагнитный нерегулируемый) TMD фиксированный |
| Производственные стандарты | GB14048.2, IEC/EN 60947-2 |
| Категория применения | A(PV-1) |
| Номинальный ток In | 160А |
| Тип отключения | H (повышенная стойкость к токам короткого замыкания) |
| Предельная отключающая способность при коротком замыкании Icu | при Ue 1500 В - 15 кА, при Ue 1250 В - 20 кА |
| Номинальная отключающая способность при коротком замыкании Ics | при Ue 1500 В - 15 кА, при Ue 1250 В - 20 кА |
| Уставка тока Ir | 1In (тепловой расцепитель настроен на номинальный ток устройства) |
| Защита от мгновенного короткого замыкания Li | 6In (мин. 1000 А) |
| Механический ресурс | 10 000 циклов |
| Электрический ресурс | 2 000 циклов |
| Габаритные размеры Д×Ш×В | 135×200×135 мм |
| Способ установки | Зафиксированный |
| Степень защиты от проникновения влаги и пыли | Клеммы подключения: IP20 / все стороны: IP40 |
| Относительная влажность | Не более 95% при +50°C |
| Наличие требований к полярности подключения | НЕТ |
| Степень загрязнения | Уровень 3 |
| Рабочая температура | -40℃ .. +75℃ |
| Индикация состояния | ВКЛ/ВЫКЛ |
| Наличие регулировки расцепителя | НЕТ |

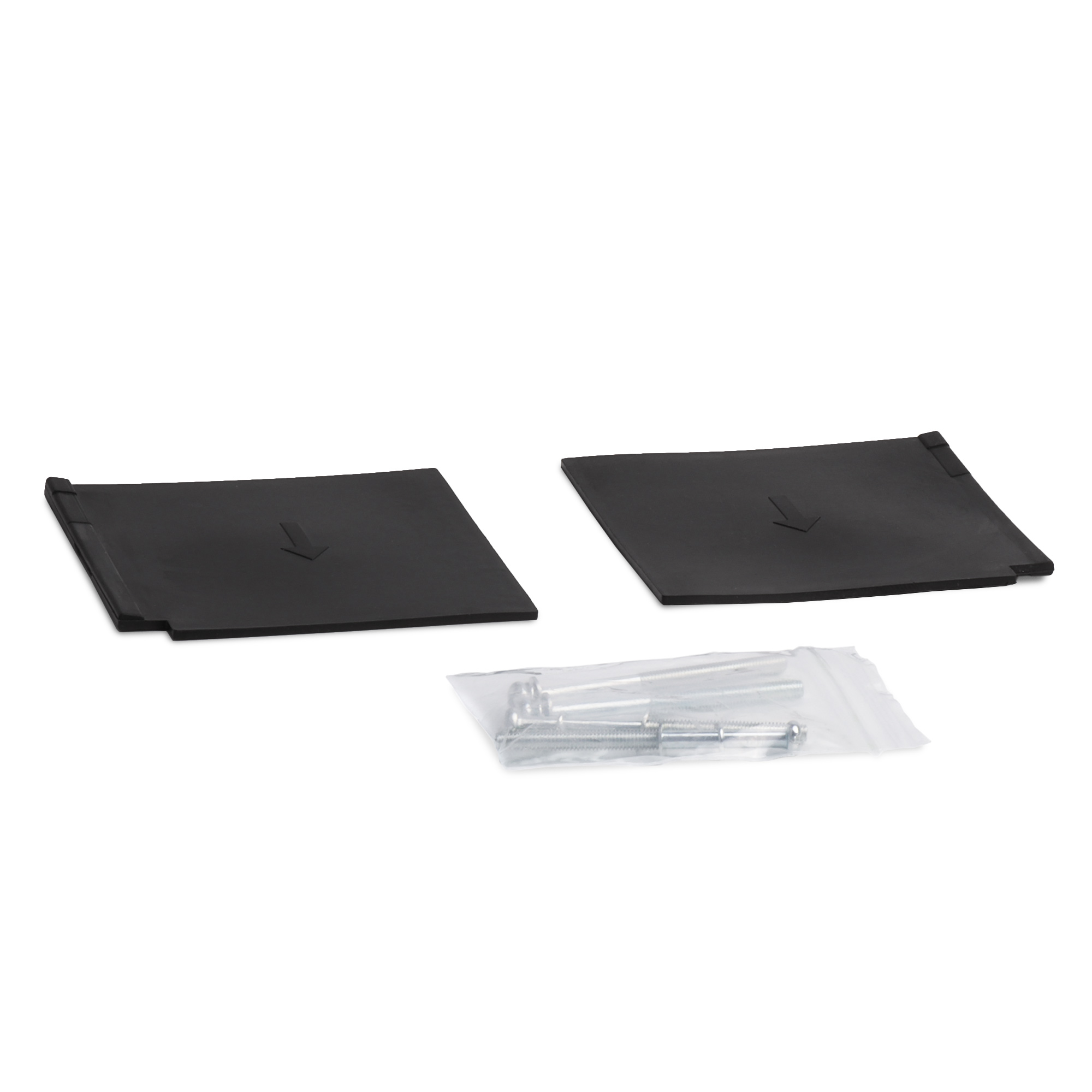

| Аксессуары (опционально) | независимый расцепитель / вспомогательный контакт / сигнальный контакт (примечание: с левой и правой сторон можно установить только один комплект из вспомогательного, сигнального контактов и независимого расцепителя) |
| Наличие изолирующей функции | ДА |
