Lanmaster LAN-OFC-DU4-S2-HF ВО кабель одномодовый универсальный 4 волокна нг(А)-HF OS2 Ultra черный

Lanmaster LAN-OFC-DU4-S2-HF ВО кабель  одномодовый универсальный 4 волокна нг(А)-HF OS2 Ultra черный

Описание

Назначение:

Применяется для прокладки внутри зданий, в защитных трубах, лотках.

Конструкция:

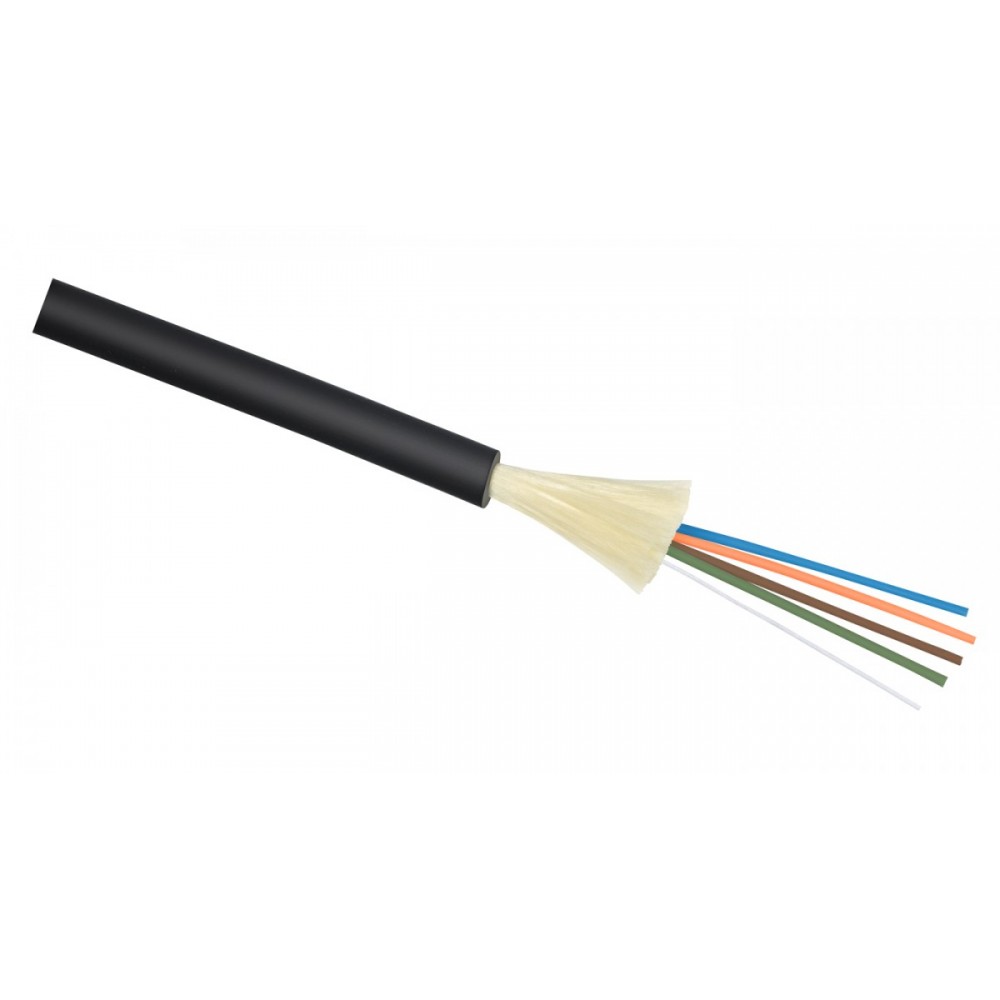

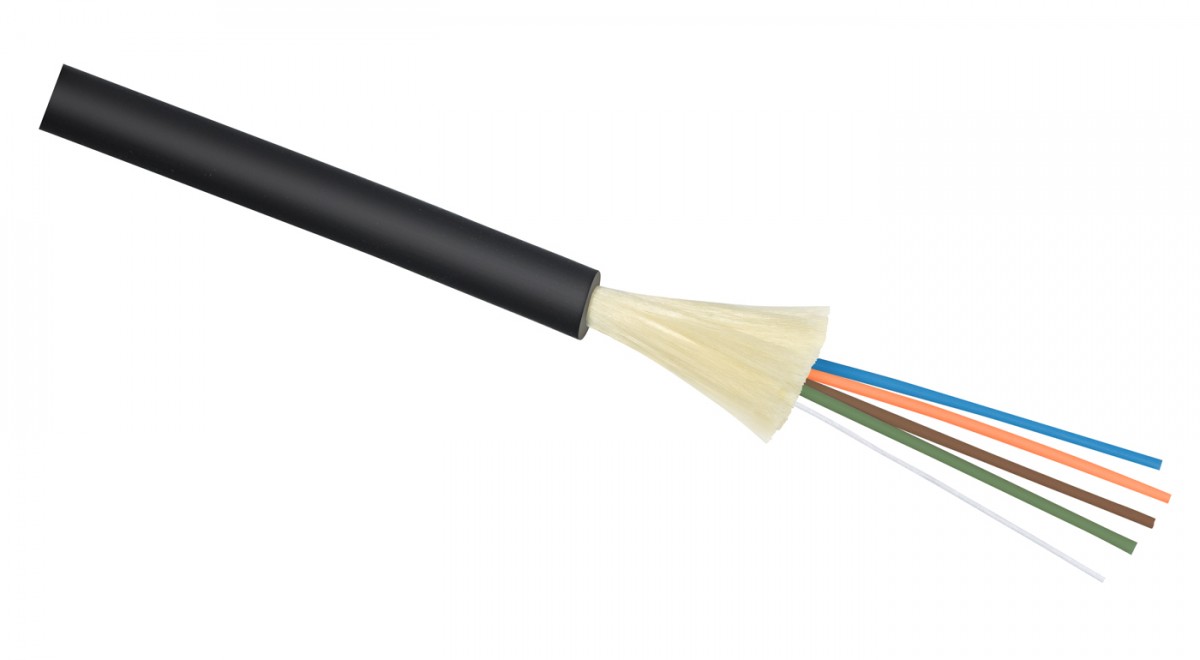

Кабель содержит пучок оптических волокон в буферном покрытии, на который наложен слой упрочняющих арамидных нитей, выполняющих функцию силовых элементов. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением. Оболочка кабеля изготавливается черного цвета стойкой к ультрафиолетовому излучению.

Кабель подразделяется на 2 типа (№1- LAN-OFC-DUxx-yy-HF; № 2 - LAN-OFC-DUxx-yy-LS)

Цветовая идентификация буферного покрытия:

№ Волокна 1-12 № Волокна 13-24 № Волокна 25-36 № Волокна 37-48
1 Синий 13 Синий + 1 метка 25 Синий + 2 метки 37 Синий + 3 метки
2 Оранжевый 14 Оранжевый + 1 метка 26 Оранжевый + 2 метки 38 Оранжевый + 3 метки
3 Зеленый 15 Зеленый + 1 метка 27 Зеленый + 2 метки 39 Зеленый + 3 метки
4 Коричневый 16 Коричневый + 1 метка 28 Коричневый + 2 метки 40 Коричневый + 3 метки
5 Серый 17 Серый + 1 метка 29 Серый + 2 метки 41 Серый + 3 метки
6 Белый 18 Белый + 1 метка 30 Белый + 2 метки 42 Белый + 3 метки
7 Красный 19 Красный + 1 метка 31 Красный + 2 метки 43 Красный + 3 метки
8 Черный 20 Черный + 1 метка 32 Черный + 2 метки 44 Черный + 3 метки
9 Желтый 21 Желтый + 1 метка 33 Желтый + 2 метки 45 Желтый + 3 метки
10 Фиолетовый 22 Фиолетовый + 1 метка 34 Фиолетовый + 2 метки 46 Фиолетовый + 3 метки
11 Розовый 23 Розовый + 1 метка 35 Розовый + 2 метки 47 Розовый + 3 метки
12 Бирюзовый 24 Бирюзовый + 1 метка 36 Бирюзовый + 2 метки 48 Бирюзовый + 3 метки
Массогабаритные характеристики:

Кол-во ОВ в кабеле Диаметр кабеля, (±0,5)мм Вес кабеля, (±5) кг/км
LAN-OFC-DUxx-yy-HF LAN-OFC-DUxx-yy-LS LAN-OFC-DUxx-yy-HF LAN-OFC-DUxx-yy-LS
2 5,5 3,5 32,1 13,0
4 5,8 5,0 36,1 24,0
6 6,0 39,7
8 6,3 6,0 43,7 35,0
12 6,9 6,5 51,6 41,0
16 7,5 7,5 60,2 52,0
24 8,5 8,5 75,4 74,0
32 10,5 9,2 95,2 75,0
36 11,0 9,5 102,0 78,0
48 12,1 10,5 121,4 95,0
Параметры эксплуатации:

Тип кабеля: LAN-OFC-DUxx-yy-HF LAN-OFC-DUxx-yy-LS
Рабочая температура -40°С…+60°С -40°С…+60°С
Температура монтажа -10°С…+50°С -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С -40°С…+50°С
Минимальный радиус изгиба не менее 10 диаметров кабеля 10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением)
Срок службы 25 лет 25 лет
Технические параметры кабеля LAN-OFC-DUxx-yy-HF:

Оптический кабель стоек к указанным ниже воздействиям

Вид воздействия Нормируемое значение Критерии оценки
Монтажное растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) 1600 Н dα* <= 0,05 дБ отсутствие повреждений
Длительно допустимое растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) 800 Н
Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) 200 Н/см
Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) 20 циклов на угол ±90°
Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7)
- 10 циклов
- на угол ± 360° на длине 4 м
Удар (ГОСТ Р МЭК 794-1-93 метод Е4) Энергия удара 3 Дж
Климатические воздействия*

(ГОСТ Р МЭК 794-1-93 метод F1)

- диапазон температур от - 40 °С до +60 °С;
- 2 цикла
- время цикла >= 16 часов
dα <= 0,05 дБ/км
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.


Технические параметры кабеля LAN-OFC-DUxx-yy-LS:

№ Параметр Параметр Количество оптических волокон
2 4 8 12 16 24 32 36 48
1 Допустимое растягивающее усилие, Н Кратковременное воздействие 300 300 300 400 600 600 800 800 800
Длительное воздействие 150 150 150 200 300 300 400 400 400
2 Допустимое раздавливающее усилие, Н/10см Кратковременное воздействие 1000 1000 1000 1000 1000 1000 1000 1000 1000
Длительное воздействие 300 300 300 300 300 300 300 300 300
Применяемые оптические волокна:

SU Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2 Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5 Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7 Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1 Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2 Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4 Многомодовое, с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
Номер по каталогу Описание
LAN-OFC-DUxx-yy-zz ВО кабель универсальный, Distribution, нг(А)-HF / LSZH, xx волокон, OS2 Ultra/OS2/OM1/OM2/OM3/OM4, черный
xx – кол-во волокон

yy – тип волокна (SU, S2, S5, S7, M1, M2, M3, M4)

zz – код типа оболочки: HF- нг(А)-HF; LS -LSZH
LAN-OFC-DU4-S2-HF
  • Код: 00-629916
  • Производитель: LANMASTER
  • В наличии 2
  • 120 120 р.

Информация об упаковке
  • Единица товара: км/1000 м
  • Длина, мм: 1000000
