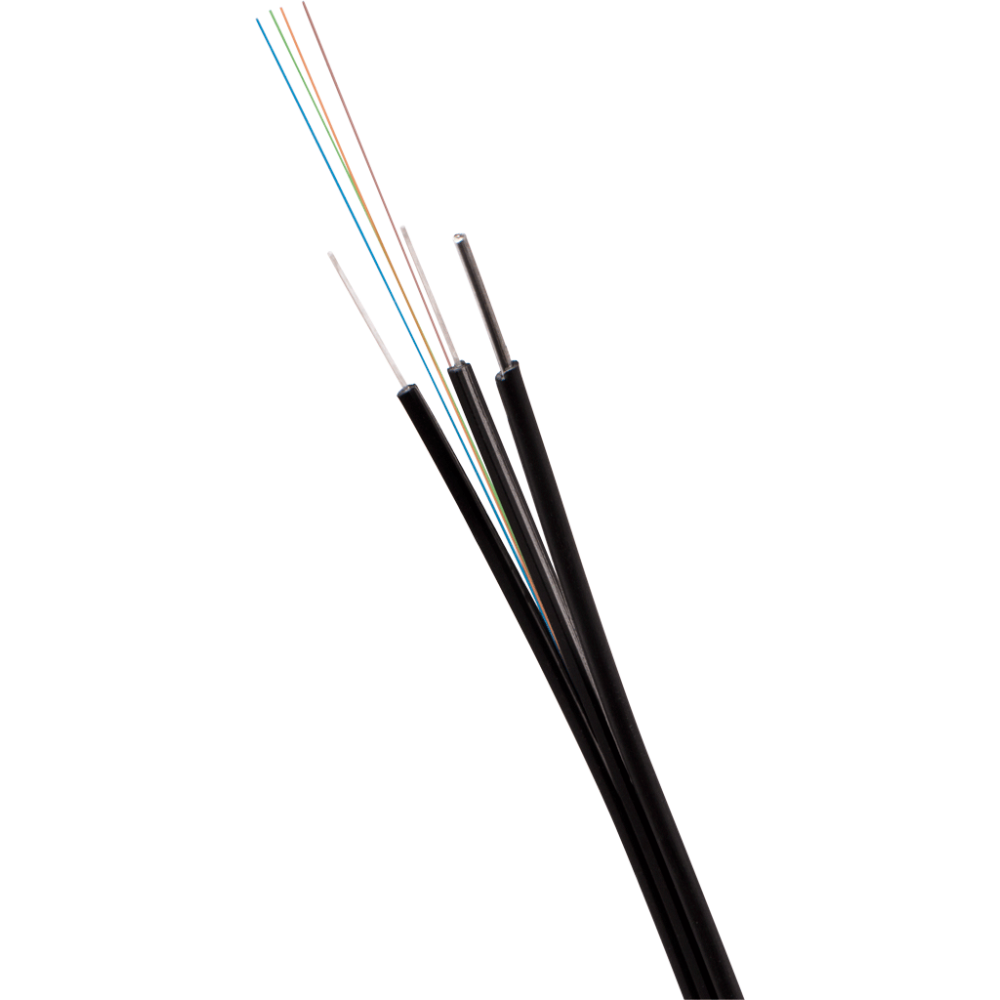

Lanmaster LAN-OFC-FUFT2-S7-LS ВО кабель универсальный FTTH Drop с подвесным элементом, плоский, FRP, LSZH IEC 60332-3-24, 2 волокна, SM G.657.A1, черный

Описание

Оптический кабель предназначен для организации распределительных сетей. Его можно использовать для подвеса на опорах линий связи, электропередач и освещения, а также для прокладки между зданиями. Кабель подходит для внутренней прокладки в кабельных каналах и трубах, а также для монтажа по внешним фасадам зданий.

Конструкция кабеля включает свободно уложенные оптические волокна. Для обеспечения механической прочности используются стеклопластиковые прутки, а в качестве подвесного элемента — стальная проволока. Все компоненты размещены в общей оболочке из полимерного материала, который не поддерживает горение, не содержит галогенов и характеризуется низким дымовыделением. Оболочка чёрного цвета устойчива к ультрафиолетовому излучению.

Существует два типа кабеля:

• LAN-OFC-FUFTx-yy-HF


• LAN-OFC-FUFTx-yy-LS

Массогабаритные характеристики:

• Количество оптических волокон: 1, 2, 4


• Диаметр кабеля LAN-OFC-FUFTx-yy-LS: 5,2 × 2,1 мм


• Диаметр кабеля LAN-OFC-FUFTx-yy-HF: 5,2 × 2,0 мм


• Вес кабеля LAN-OFC-FUFTx-yy-LS: 19 кг/км


• Вес кабеля LAN-OFC-FUFTx-yy-HF: 19,6 кг/км

Параметры эксплуатации:

• Рабочая температура: от -40°С до +60°С


• Температура монтажа: от -10°С до +50°С


• Температура транспортировки и хранения: от -40°С до +50°С (для LS), от -50°С до +50°С (для HF)


• Минимальный радиус изгиба: 10 диаметров кабеля (статический), 20 диаметров кабеля (динамический)


• Срок службы: 25 лет

Технические параметры кабеля LAN-OFC-FUFTx-yy-LS:

• Допустимое растягивающее усилие: кратковременное — 600 Н, длительное — 300 Н


• Допустимое раздавливающее усилие: кратковременное — 2200 Н/10 см, длительное — 1000 Н/10 см

Технические параметры кабеля LAN-OFC-FUFTx-yy-HF:

• Стойкость к растягивающему усилию: 730 Н


• Стойкость к раздавливающему усилию: 250 Н/см


• Стойкость к динамическим изгибам: 20 циклов на угол ±90°


• Стойкость к осевым закручиваниям: 10 циклов на угол ±360° на длине 4 м


• Стойкость к ударам: энергия удара 1 Дж


• Стойкость к климатическим воздействиям: диапазон температур от -40°С до +60°С, 2 цикла, время цикла ≥ 16 часов

Применяемые типы оптических волокон:

• S2 — одномодовое с расширенной полосой рабочих длин волн (ITU-T G.652D)


• S5 — одномодовое с низкими потерями затухания на изгибе (ITU-T G.657)


• M1 — многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (IEC 60793-2-10 тип A1b)


• M2 — многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (ITU-T G.651, IEC 60793-2-10 тип A1a.1)


• M3 — Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)


• M4 — Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)

Номер по каталогу: LAN-OFC-FUFTx-yy-zz, где:

• x - количество волокон


• yy – тип волокна (S2, S7, M1, M2, M3, M4)


• zz - код материала оболочки (HF - нг(A)-HF; LS - LSZH IEC 60332-3-24)
