Lanmaster LAN-OFC-GYXTZW16S21 ВО кабель, бронированный стал. лентой, GYXTZW, LSZH, универсальный, 16 х OS2

Lanmaster LAN-OFC-GYXTZW16S21 ВО кабель, бронированный стал. лентой, GYXTZW, LSZH, универсальный, 16 х OS2

Описание

Предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, а также внутри зданий.

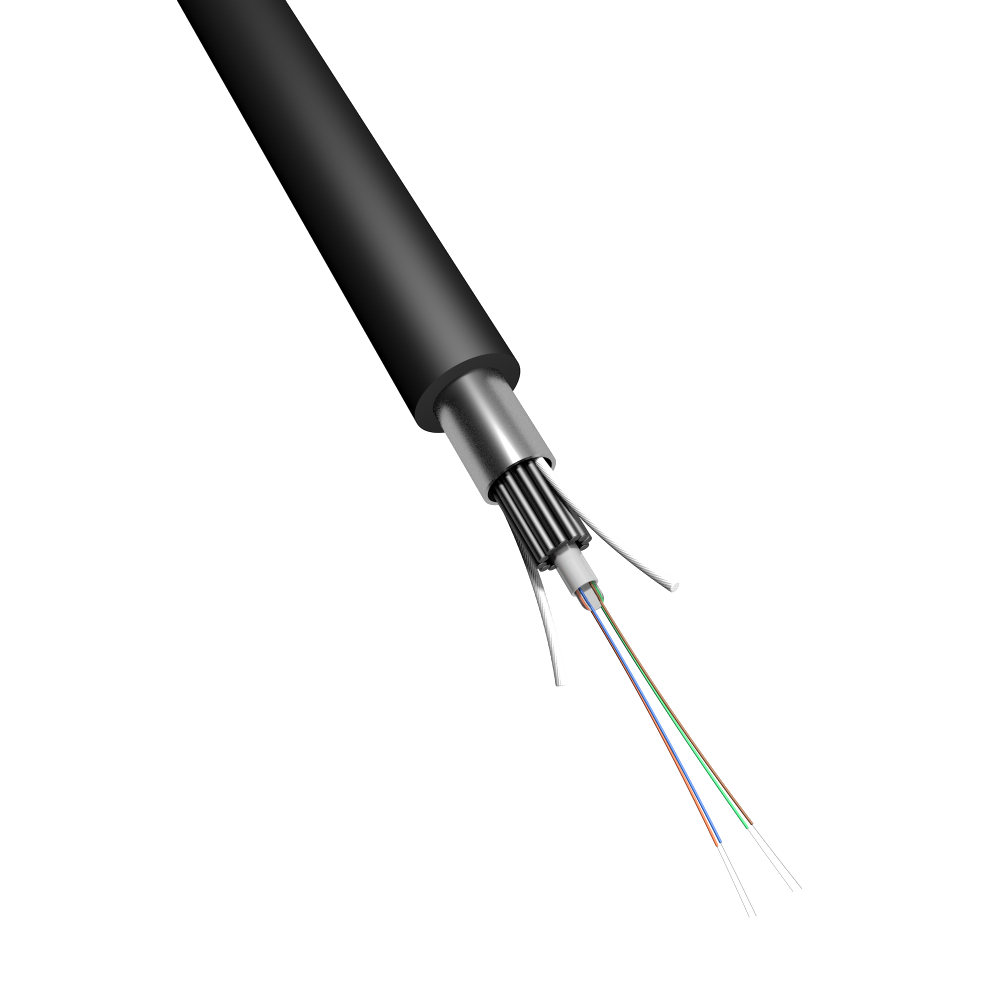

Конструкция кабеля



Кабель подразделяется на 2 типа (№1- LAN-OFC-GYXTZWxxyy1; № 2 - LAN-OFC-GYXTZWxxyy2 )

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля возможно наложение водоблокирующей ленты (для LAN-OFC-GYXTZWxxyy1), а также накладывается броня из стальной ленты и оболочка из полимерной композиции, не распространяющей горение, не содержащая галогенов с низким дымовыделением. В оболочке кабеля диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.

Максимально возможное количество оптических волокон в кабеле – 24.

Цветовая идентификация оптических волокон в буферном покрытии

№ Волокна 1-12 № Волокна 13-24
1 Синий 13 Синий + 1 кольцо
2 Оранжевый 14 Оранжевый + 1 кольцо
3 Зеленый 15 Зеленый + 1 кольцо
4 Коричневый 16 Коричневый + 1 кольцо
5 Серый 17 Серый + 1 кольцо
6 Белый 18 Белый + 1 кольцо
7 Красный 19 Красный + 1 кольцо
8 Черный 20 Черный + 1 кольцо
9 Желтый 21 Желтый + 1 кольцо
10 Фиолетовый 22 Фиолетовый + 1 кольцо
11 Розовый 23 Розовый + 1 кольцо
12 Бирюзовый 24 Бирюзовый + 1 кольцо


Массогабаритные характеристики

Тип кабеля LAN-OFC-GYXTZWxxyy1 LAN-OFC-GYXTZWxxyy2
Кол-во ОВ в кабеле: 2~8 10~12 16~24 до 12 до 16 до 24
Диаметр кабеля, (±0.3)мм 7.5 7.5 8.5 7,3 7,5 7,8
Вес кабеля, (±5) кг/км 77,0 77,0 90,0 89,9 92,7 97,0


Параметры эксплуатации

Тип кабеля: LAN-OFC-GYXTZWxxyy1 LAN-OFC-GYXTZWxxyy2
Рабочая температура -40°С...+70°С -60°С…+70°С
Температура монтажа -20°С...+60°С -30°С…+50°С
Температура транспортировки и хранения -40°С...+70°С -50°С…+50°С
Минимальный радиус изгиба 10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) не менее 15 диаметров кабеля
Срок службы 25 лет 25 лет
LAN-OFC-GYXTZW16S21
  • Код: 00-119165
  • Производитель: LANMASTER
  • В наличии 3
  • 129 170 р.

Информация об упаковке
  • Единица товара: км/1000 м
  • Длина, мм: 1000000
