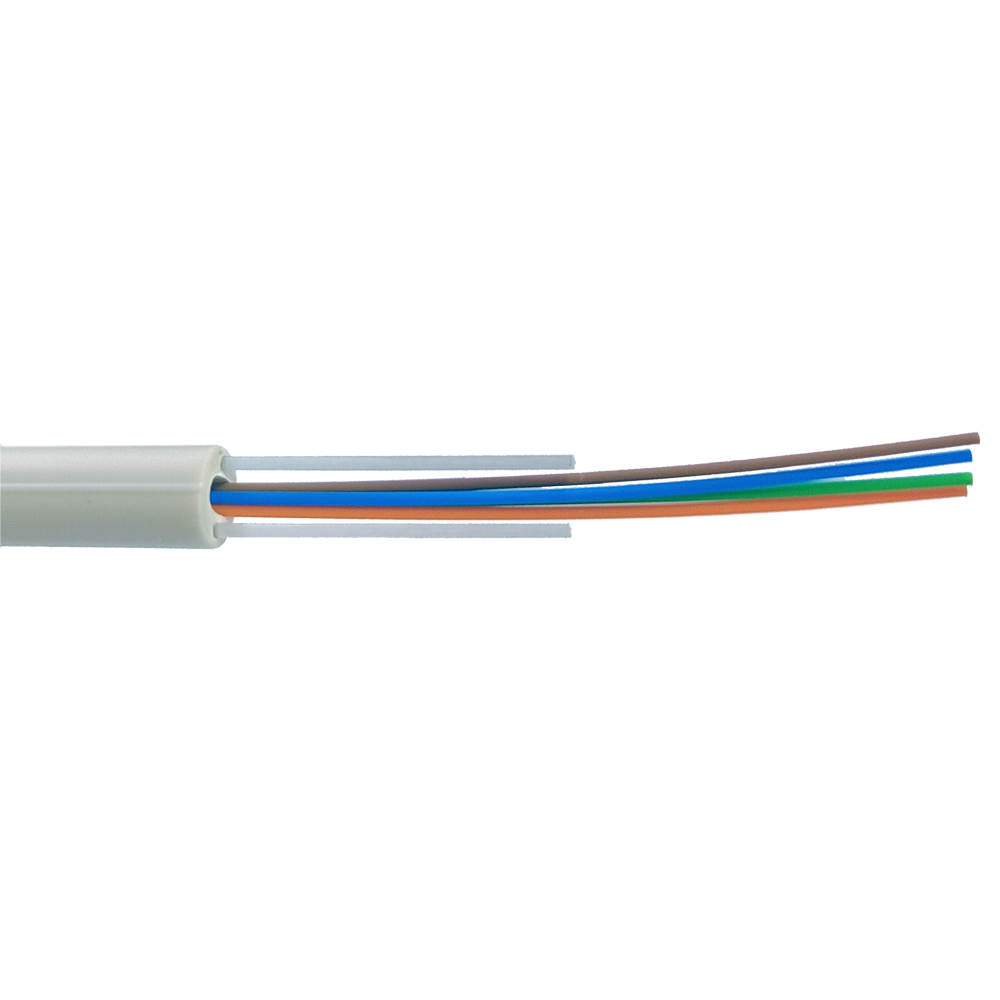

Lanmaster LAN-OFC-RI12-S7A2-LS ВО кабель внутренний, Riser, LSZH, 12 волокон SM G657.A2, белый LANMASTER

Lanmaster LAN-OFC-RI12-S7A2-LS ВО кабель внутренний, Riser, LSZH, 12 волокон SM G657.A2, белый LANMASTER

Описание

Назначение:

Применяется в качестве распределительного кабеля для вертикальной прокладки внутри зданий с прямым доступом к волокнам.

Конструкция кабеля:



Кабель содержит пучок оптических волокон в буферном покрытии. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением. В оболочке кабеля диаметрально противоположно расположены два стеклопластиковых прутка, которые предотвращают осевое кручение кабеля и выполняют функции силовых элементов.

Цветовая идентификация оптических волокон в буферном покрытии

№ Волокна 1-12 № Волокна 13-24 № Волокна 25-36 № Волокна 37-48
1 Синий 13 Синий + 1 метка 25 Синий + 2 метки 37 Синий + 3 метки
2 Оранжевый 14 Оранжевый + 1 метка 26 Оранжевый + 2 метки 38 Оранжевый + 3 метки
3 Зеленый 15 Зеленый + 1 метка 27 Зеленый + 2 метки 39 Зеленый + 3 метки
4 Коричневый 16 Коричневый + 1 метка 28 Коричневый + 2 метки 40 Коричневый + 3 метки
5 Серый 17 Серый + 1 метка 29 Серый + 2 метки 41 Серый + 3 метки
6 Белый 18 Белый + 1 метка 30 Белый + 2 метки 42 Белый + 3 метки
7 Красный 19 Красный + 1 метка 31 Красный + 2 метки 43 Красный + 3 метки
8 Черный 20 Черный + 1 метка 32 Черный + 2 метки 44 Черный + 3 метки
9 Желтый 21 Желтый + 1 метка 33 Желтый + 2 метки 45 Желтый + 3 метки
10 Фиолетовый 22 Фиолетовый + 1 метка 34 Фиолетовый + 2 метки 46 Фиолетовый + 3 метки
11 Розовый 23 Розовый + 1 метка 35 Розовый + 2 метки 47 Розовый + 3 метки
12 Бирюзовый 24 Бирюзовый + 1 метка 36 Бирюзовый + 2 метки 48 Бирюзовый + 3 метки
Массогабаритные характеристики:

Кол-во ОВ в кабеле Диаметр кабеля, мм Минимальная толщина оболочки, мм Максимальная толщина оболочки, мм Вес кабеля, кг/км Минимальный радиус изгиба, мм
до 4 6,5 1,0 2,0 41,5 65
до 12 8,5 1,0 2,0 63,8 85
до 24 10,5 1,0 2,0 90,1 105
до 32 14,5 1,5 2,5 152,4 145
до 36 14,5 1,5 2,5 156,5 145
до 48 14,5 1,5 2,5 168,6 145
Параметры эксплуатации:

Рабочая температура -30°С…+50°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Минимальный радиус изгиба не менее 10 диаметров кабеля
Срок службы 25 лет
Технические параметры кабеля:

Оптический кабель стоек к указанным ниже воздействиям

Вид воздействия Нормируемое значение Критерии оценки
Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) 400 Н дa* <= 0,05 дБ отсутствие повреждений
Раздавливающее усилие(ГОСТ Р МЭК 794-1-9З метод Е3) 80 Н/см
Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) 20 циклов на угол ±90°
Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7) - 10 циклов

- на угол ± 360° на длине 4 м
Удар (ГОСТ Р МЭК 794-1-93 метод Е4) Энергия удара 3 Дж
Климатические воздействия (ГОСТ Р МЭК 794-1-93 метод F1) - диапазон температур от минус 30 до 50°С дa <= 0,05 дБ/км
- 2 цикла
- время цикла >= 16 часов
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
LAN-OFC-RI12-S7A2-LS
  • Код: 00-135006
  • Производитель: LANMASTER
  • В наличии 2
  • 124 500 р.

Информация об упаковке
  • Единица товара: км/1000 м
  • Длина, мм: 1000000
