Lanmaster LAN-OFC-SI8-S2-NBR ВО кабель со спиральной стальной броней, NBR, внутренний, 8 волокон, SM, OS2, черный

Lanmaster LAN-OFC-SI8-S2-NBR ВО кабель со спиральной стальной броней, NBR, внутренний, 8 волокон, SM, OS2, черный

Описание

Назначение:

Применяется в качестве распределительного кабеля малого диаметра (от 3,5 до 6 мм) для прокладки внутри зданий. Оболочка кабеля NBR (бутадиен-нитрильный каучук) обеспечивает возможность использования в агрессивных средах (воздействие масла, кислоты, бензина и пр.).

Конструкция:

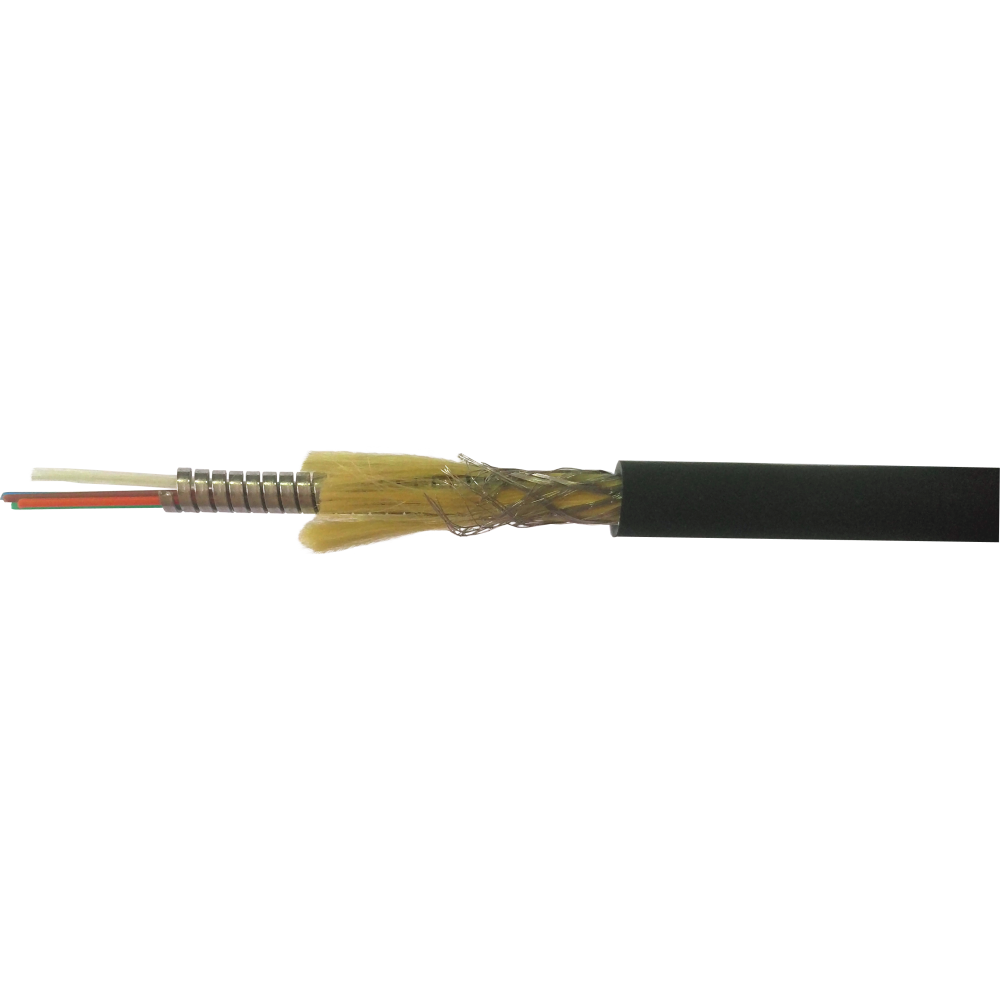

Кабель содержит пучок оптических волокон в буферном покрытии 600мкм, на который наложена спиральная стальная броня и слой упрочняющих элементов в виде арамидных нитей и металлической оплетки. Оболочка кабеля черного цвета изготавливается из бутадиен-нитрильного каучука (NBR), который обеспечивает высокую эластичность, прочность и стойкость к тепловому старению.
Максимально возможное количество оптических волокон в кабеле – 12.

Цветовая идентификация оптических волокон в буферном покрытии:

№ Волокна 1-12
1 Синий
2 Оранжевый
3 Зеленый
4 Коричневый
5 Серый
6 Белый
7 Красный
8 Черный
9 Желтый
10 Фиолетовый
11 Розовый
12 Аква
Массогабаритные характеристики:

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Размеры стальной брони, мм
2 3,5 ± 0,2 56,5 1,3 х 1,8 ± 0,1
4 5,0 ± 0,2 82 2,2 х 2,8 ± 0,1
8 5,4 ± 0,2 90 2,6 х 3,2 ± 0,1
12 6,0 ± 0,2 98 3,0 х 3,8 ± 0,1
Параметры эксплуатации:

Рабочая температура -20 +70 °С
Температура монтажа -20 +60 °С
Температура транспортировки и хранения -20 +70 °С
Минимальный радиус изгиба динамический статический
20 диаметров кабеля 10 диаметров кабеля
Срок службы 25 лет
Технические параметры кабеля:

№ Параметр Значение
1 Допустимое растягивающее усилие Кратковременное воздействие 1000 Н
Длительное воздействие 600 Н
2 Допустимое раздавливающее усилие Кратковременное воздействие 3000 (Н/100мм)
Длительное воздействие 2000 (Н/100мм)
Номер по каталогу Описание
LAN-OFC-SInn-yy-NBR ВО кабель со спиральной стальной броней, NBR, внутренний, nn волокон, SM, OS2/OM1/OM2/OM3/OM4, черный
nn - кол-во волокон

yy - код типа волокна (SU,S2, S5, S7, M1, M2, M3, M4)

Применяемые оптические волокна:

Обозначение Описание
SU Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2 Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5 Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7 Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1 Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2 Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4 Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
LAN-OFC-SI8-S2-NBR
  • Код: 00-119164
  • Производитель: LANMASTER
  • В наличии 6
  • 117 451 р.

Информация об упаковке
  • Единица товара: км/1000 м
  • Длина, мм: 1000000
