Описание
12-ти портовые неэкранированные патч-панели предназначены для организации совместной передачи по линиям СКС одновременно и питания оконечных устройств, и Ethernet-соединений.
Соответствует требованиям категории 5E.
В комплект поставки входят:
- Патч-панель - 1 шт.
- Блок питания 48В - 1шт.
Панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (при помощи дополнительных кронштейнов).

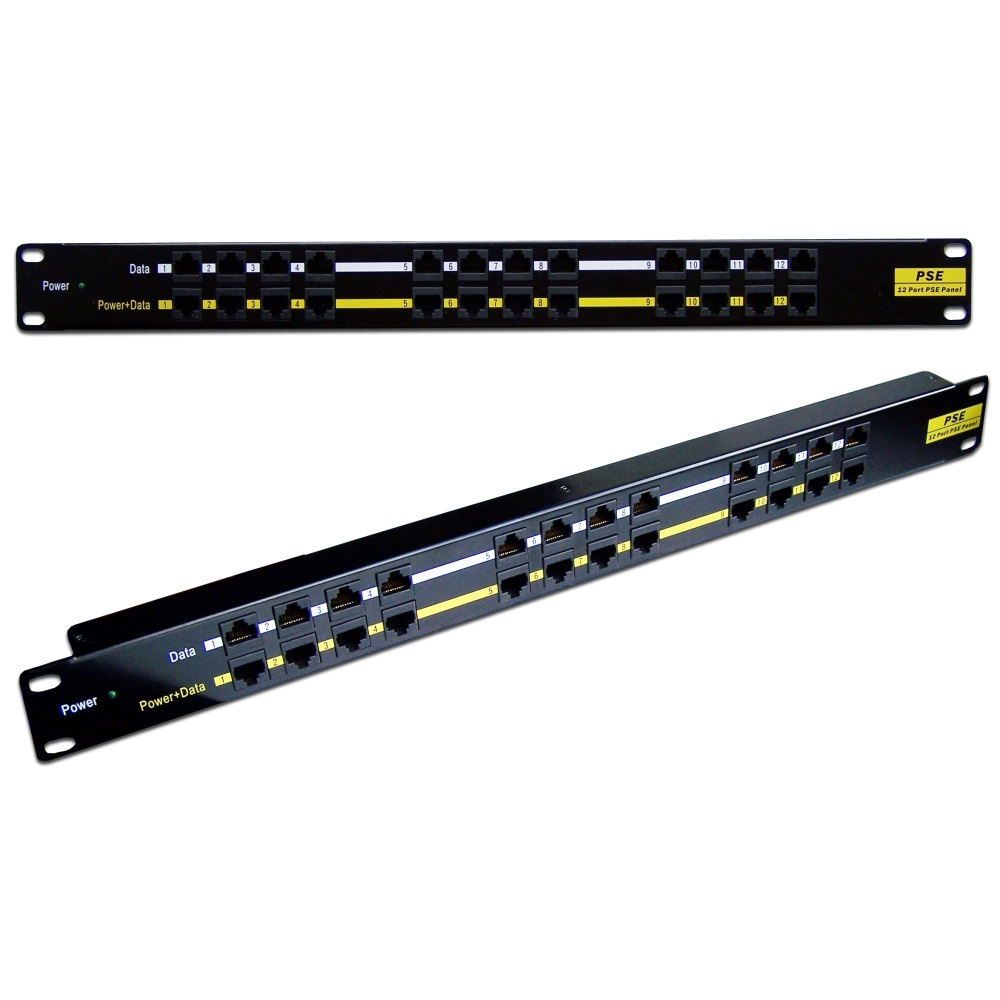

Схема подключения заключается в том, что на верхний ряд (Data) разъемов RJ-45 (обозначенных белой полосой) коммутируются порты сетевого активного устройства не поддерживающего стандарт PoE.
Смешанный сигнал (Power+Data) выходит со второго ряда гнезд (обозначенных желтой полосой). Он может быть скоммутирован на панели горизонтальной или магистральной подсистемы СКС.
Питание 48В панели подводится с прилагаемого блока питания в специальный разъем, находящийся с задней стороны панели.
Для подключения патч-панели используются стандартные коммутационные шнуры RJ-45—RJ-45 (патч-корды). Панель имеет с задней стороны контакт для подключения заземляющего проводника.
Для удобства размещения блока питания панели, можно использовать скобу LAN-PP-POE-CMB(в комплект не входит, приобретается отдельно).
Информация об упаковке
- Единица товара: шт
- Вес, кг: 18
- Длина, мм: 530
- Ширина, мм: 300
- Высота, мм: 300
Доставка / Самовывоз
Гарантия
Технические характеристики Lanmaster LAN-PP12-POE/A1 Панель POE 19, 12 портов, с одним блоком питания 48V, 120W
| Основные | |
|---|---|
| Экранирование | неэкранированная |
| Способ крепления | в стойку 19’’ |
| Плотность портов | компактная 1U |
| Тип портов | компьютерная RJ-45 |
| Стандарт | 5е категория |
| Состав портов | укомплектованная |
| Количество портов | 12 |
