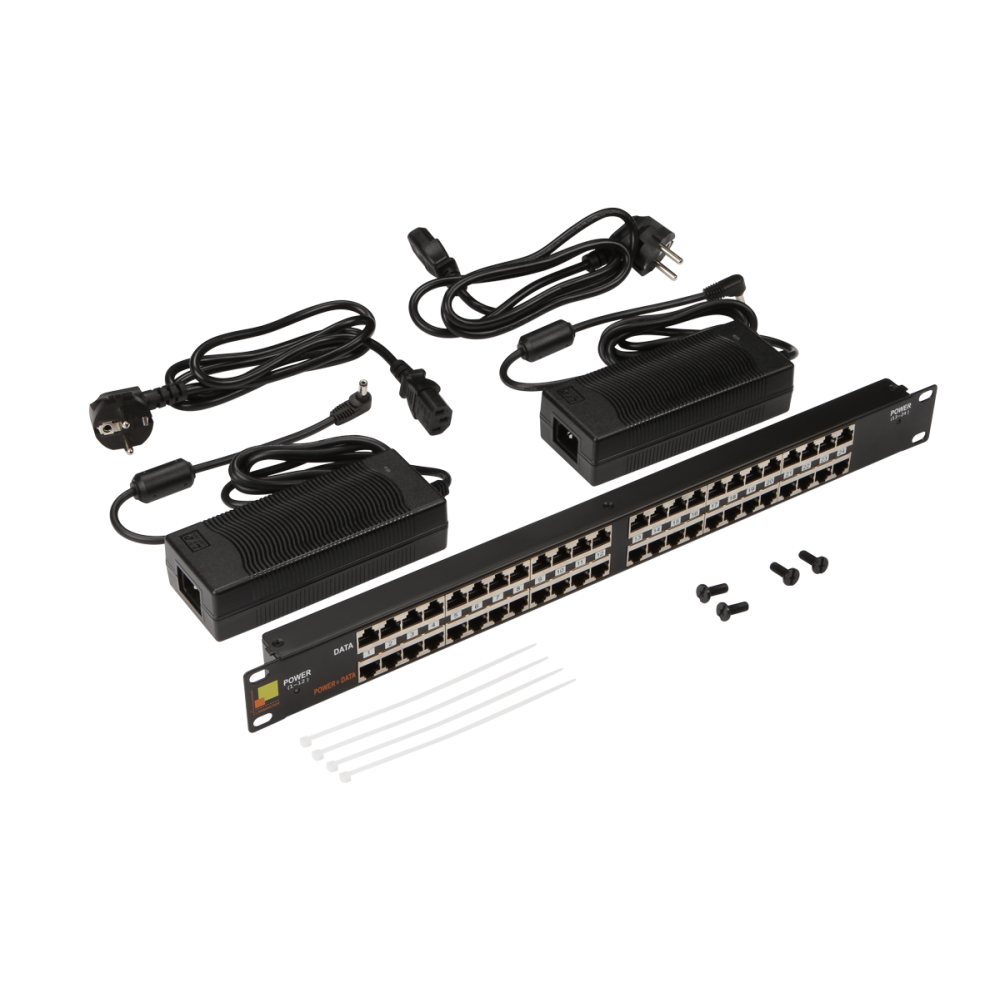

Lanmaster LAN-PP24-POE/A2 Панель POE 19, 24 порта, с двумя блоками питания 48V, 120W

Описание

16-ти портовые неэкранированные патч-панели предназначены для организации совместной передачи по линиям СКС одновременно и питания оконечных устройств, и Ethernet-соединений.

Соответствует требованиям категории 5E.

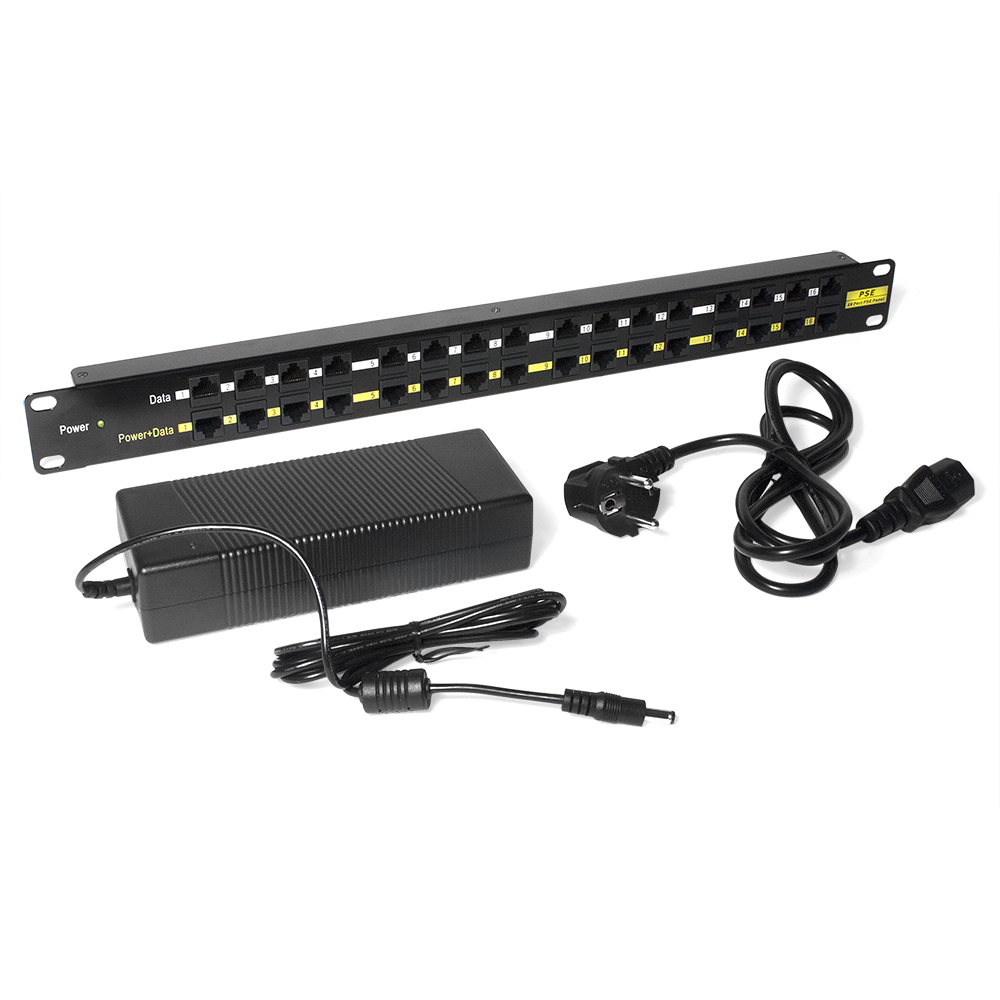

В комплект поставки входят:
Патч-панель - 1 шт.
Блок питания 48 В, 120 ВТ - 1шт.
Кабель электропитания 1,8м - 1 шт.
Панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (с помощью дополнительных кронштейнов).

Принципиально схема подключения заключается в том, что на верхний ряд гнезд (обозначенных белой полосой) подаются порты с сетевого активного устройства (Switch или Hub).

Питание 48В к панели подводится с прилагаемого блока питания в специальный разъем, находящийся с внутренней стороны панели.

Смешанный сигнал (Ethernet + Power) снимается со второго ряда гнезд (обозначенных желтой полосой). Он может быть подан на стандартные панели горизонтальной или магистральной подсистемы СКС по мере необходимости.

Для подключения патч-панели используются стандартные шнуры (патч-корды) соответствующей категории.

Панель POE (Power Over Ethernet) предназначена для передачи сигнала питания к активному оборудованию с функцией поддержки POE, либо к пассивным адаптерам POE (PD) по парам 4/5 (+) и 7/8 (-).

POE-панель является инжектором (PSE) и должна быть установлена между активным оборудованием и патчпанелью с горизонтальными кабелями.

Панель имеет с внутренней стороны контакт для подключения заземляющего проводника.

Габаритные размеры (ГхШхВ) - 22мм х 19" х 1U

Характеристики панелей:
Количество портов: 16
Входящее напряжение: 100-240 В, 50/60 МГц
Выходное напряжение блока питания: 48 В.
Выходная мощность блока питания: 120 Вт.
Минимальная мощность, подводимая к порту питаемого устройства: 7.5 Вт.
Пары используемые в передаче данных: 1/2 & 3/6
Пары используемые в передаче питания: 4/5 & 7/8
Источник данных: Connects PC/HUB/Switch
Вес панели, кг: 0,70
Габаритные размеры панели, мм: 482,6 х 44,3 х 21,8
Материал корпуса: холоднокатаная сталь
Скорость Ethernet соединения, Mbps: 10/100
Стандарт : TIA/EIA 568 Cat. 5
Гнездо подключения: RJ-45
Рабочая температура, °С: 0 - +40
Температура хранения, °С: -40 - +70
Рабочая влажность, %: 10 - 80
Влажность при хранении, %: 5 - 90
Сертификация: CE
