Lanmaster LAN-TST-LPTV-M Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, монохромный,

Описание

Тестер LAN‑TST‑LPTV‑M — это небольшой универсальный прибор, предназначенный для диагностики телефонных линий, компьютерных сетей, линий связи и других проводных систем. Устройство отличается простотой эксплуатации: с его помощью можно находить проводники любого типа, выявлять ошибки разводки, обрывы и иные неисправности кабельных линий.

Основные возможности прибора:

• проверка целостности витой пары и определение её длины ёмкостным методом;
• поиск и идентификация линии, оценка её состояния, трассировка, выявление замкнутой пары;
• детальный анализ витой пары (выявление замкнутых, перевёрнутых, перекрёстных и расщеплённых пар, а также обратного подключения);
• обнаружение проводников с использованием генератора и бесконтактного радиоприёмника (разъёмы SCAN);
• определение типа питания PoE (Endspan или Midspan);
• проверка соответствия оборудования стандартам POE IEEE 802.3af/at;
• измерение напряжения питания в сети и определение его полярности;
• бесконтактное детектирование напряжения (функция NCV в приёмнике);
• выявление неисправностей оптического волокна (функция VFL в приёмнике).

Технические характеристики передатчика (головного устройства):

• дисплей: жидкокристаллический монохромный с подсветкой;
• размер дисплея: 53 × 28 мм;
• максимальная дистанция обнаружения (SCAN): 600 м;
• типы обнаруживаемых кабелей: сетевой кабель STP/UTP (CAT5E, CAT6), телефонный кабель, электрический кабель;
• диапазон измерения длины кабеля: 3–200 м;
• тестируемые кабели: витая пара (UTP, STP, категории 5e, 6);
• интерфейсы: RJ45 Flash/PoE/Length, RJ45 SCAN, RJ45 QC/CONT, RJ11;
• тип батареи: Li‑ion, 3,7 В, 1400 мА·ч;
• погрешность измерений: 5 %;
• материал корпуса: пластик;
• рабочий диапазон температур и влажности: от −10 °C до +40 °C;
• размеры: 125 × 70 × 32 мм.

Технические характеристики приёмника:

• частота: 455 кГц;
• интерфейсы: RJ45 CONT‑R/PoE, RJ45 CONT‑A, RJ45 CONT‑M, RJ45 QC, разъём 2,5 мм (VFL);
• тип отображения карты разводки (локально на приёмнике): LED‑индикаторы (Pin1..8, G);
• оптический интерфейс: универсальный разъём 2,5 мм (FC/SC/ST);
• мощность VFL: 10 мВт;
• материал корпуса: пластик;
• тип батареи: Li‑ion, 3,7 В, 1400 мА·ч;
• размеры: 200 × 58 × 35 мм.

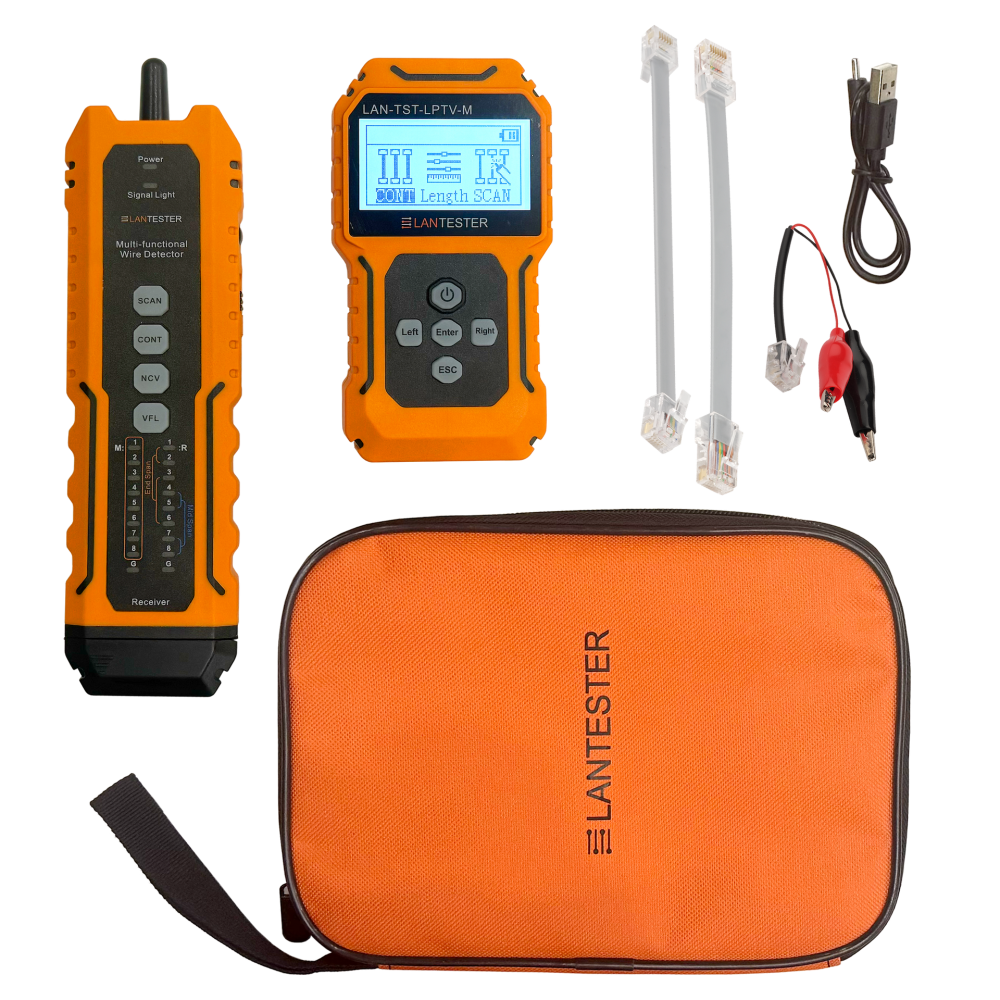

В комплект поставки входят:

• передатчик (головной прибор) — 1 шт.;
• приёмник — 1 шт.;
• кабель RJ45 – RJ45 — 1 шт.;
• кабель RJ11 – RJ11 — 1 шт.;
• кабель RJ11 – крокодилы — 1 шт.;
• кабель для зарядки Type-C, USB — 1 шт.;
• сумка‑чехол — 1 шт.;
• инструкция по эксплуатации — 1 шт.
