Lanmaster LAN-TST-TPK-50 Набор для трассировки: щуп + тон-генератор,

Описание

Тестовый набор LAN‑TST‑TPK‑50 включает тональный генератор и индуктивный щуп. Устройство применяется при монтажных и пусконаладочных работах, а также при обслуживании телефонных линий. С его помощью можно прозванивать кабели, находить нужный проводник в пучке или муфте, а также определять искомые порты в кроссе.

Основные области применения прибора:

• трассировка кабельных линий и проводов;
• поиск провода в кабельном пучке;
• проверка полярности телефонной линии;
• проверка целостности линии;
• трансляция в линию тонального сигнала.

Набор совместим с различными типами проводников: витой парой, отдельными проводами, коаксиальными кабелями и другими видами проводников.

Генератор устройства способен выдавать два тональных сигнала разной частоты. Это даёт возможность одновременно искать две линии, используя генераторы с разными настройками сигнала. Выбор сигнала выполняется с помощью микропереключателя внутри корпуса генератора. Для подключения к линии предусмотрены: один разъём RJ‑11 и два разъёма типа «крокодил».

Индуктивный щуп оснащён динамиком с регулировкой чувствительности. Для удобной транспортировки комплект поставляется в компактном и надёжном чехле.

Технические характеристики тонального генератора:

• частота тона: 0,6 ~ 2 кГц;
• максимальное расстояние: 1,5 км;
• максимальный рабочий ток: < 10 mA
• выбор функции: Tone/Off/Cont;
• максимальное напряжение сигнала: 8V (p_p);
• интерфейсы: RJ11 (6p2c), зажимы «крокодил»;
• тип батареи: 9 В («Крона», 6F22 или 6LR61);
• размеры: 65 × 58 × 34 мм;
• вес: 97 г;
• материал корпуса: пластик;
• рабочий диапазон температур/влажности: - 10°C - +40°C / 20%-70%.

Технические характеристики приёмника (Receiver):

• частота: 0,6 ~ 2 кГц;
• максимальный рабочий ток: ≦ 70 мА;
• разъём для наушников: есть;
• тип батареи: 9 В («Крона», 6F22 или 6LR61);
• размеры: 230 × 56 × 25 мм;
• вес: 115 г.

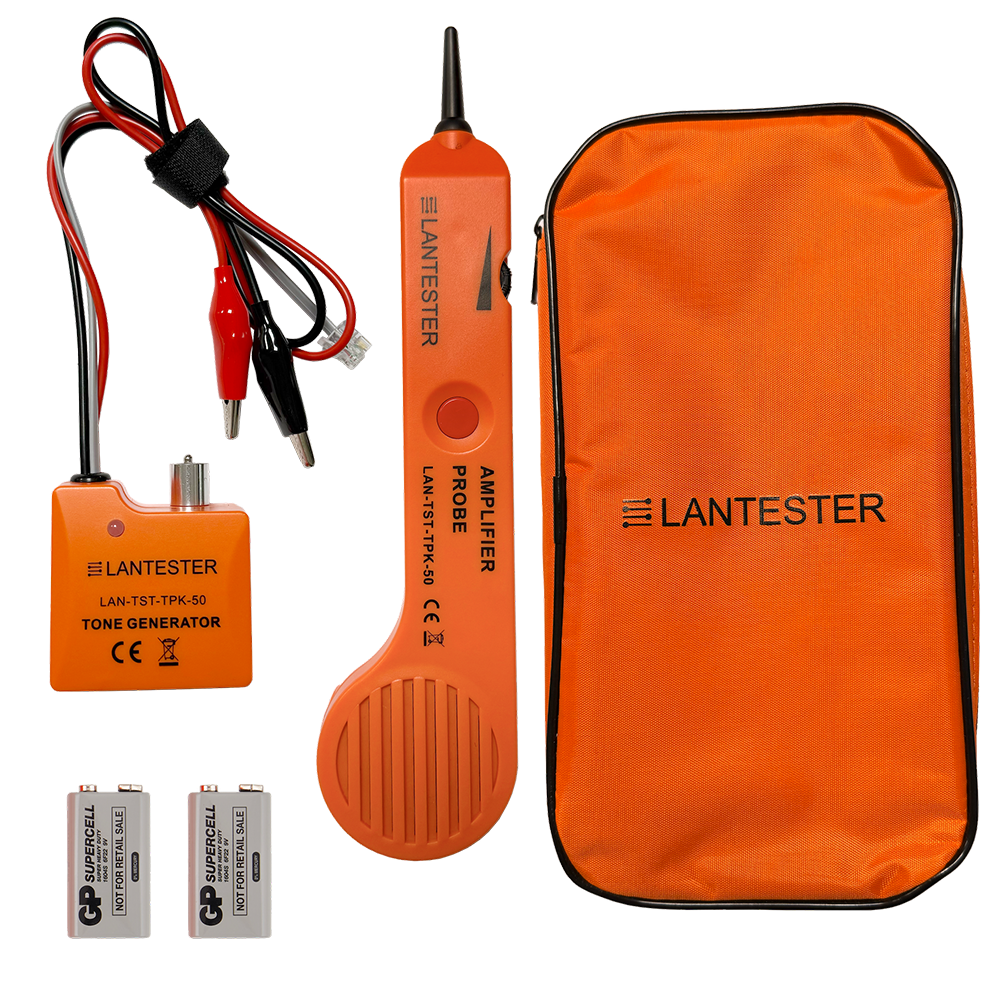

В комплект поставки входят:

• щуп;
• генератор;
• батареи 6F22, 9 В («Крона») — 2 шт.;
• инструкция;
• чехол;
• упаковочная коробка.
