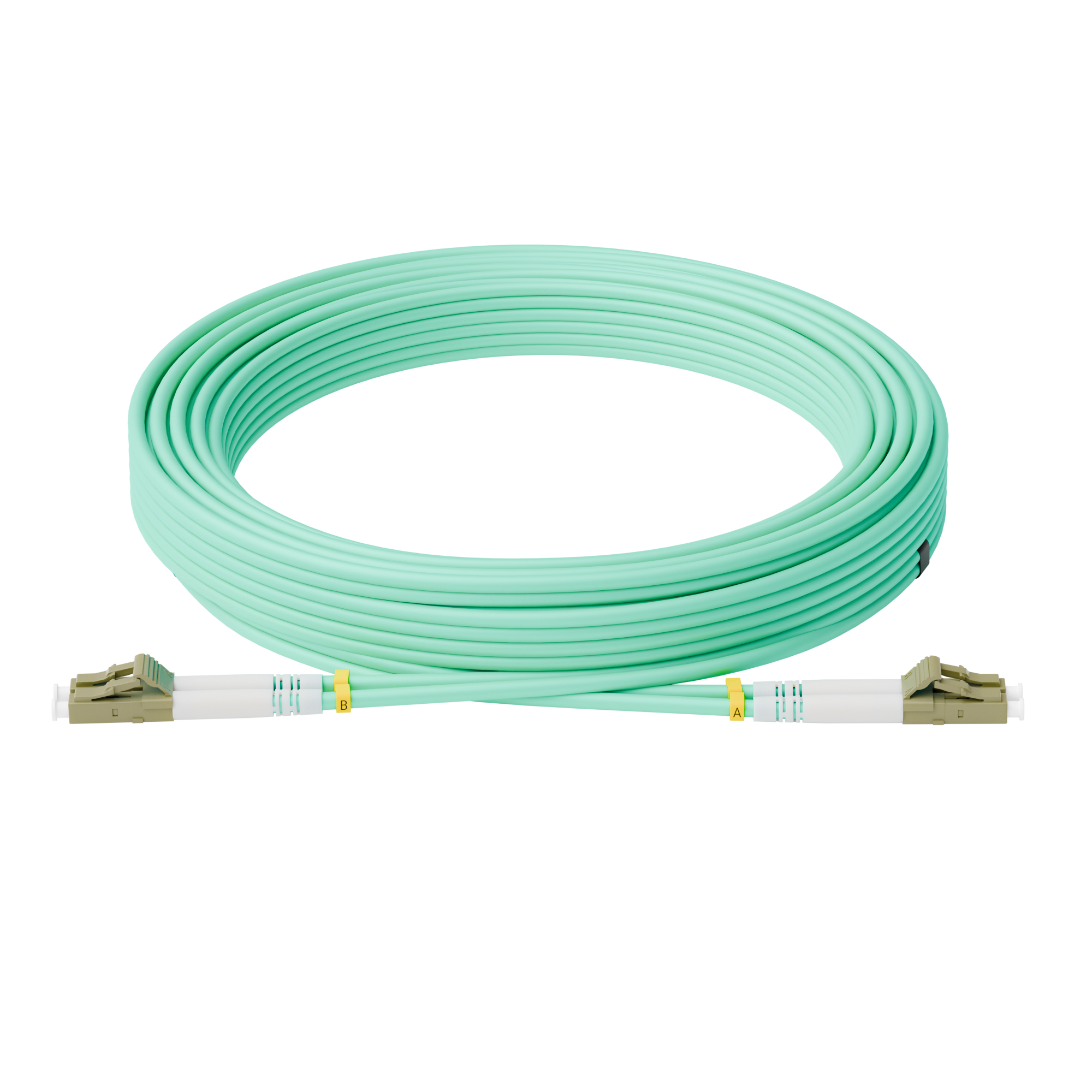

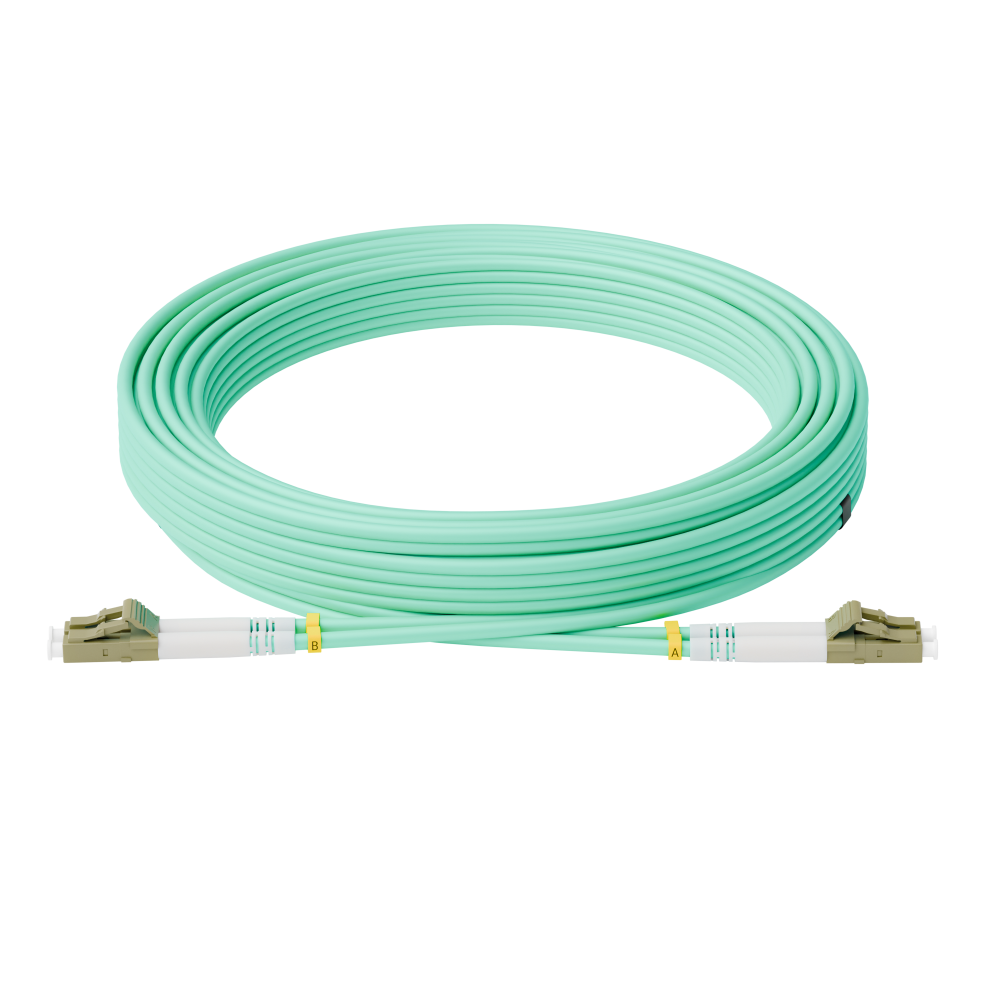

Патч-корд оптический, дуплексный, LC-LC, UPS, 70.0 м., OM3, LSZH, бирюзовый

Описание

Многомодовый оптический патч-корд ONTEK категории OM3 с коннекторами LC-LC (LL) представляет собой профессиональное решение для построения масштабных сетевых систем на больших расстояниях. Модель с дуплексной конструкцией DPC и полировкой UPC, имеющая впечатляющую длину 70 метров, идеально подходит для соединения оборудования между различными зданиями или в протяженных помещениях промышленных объектов. Зеленая расцветка кабеля обеспечивает отличную видимость и удобство при монтаже в сложных инфраструктурных проектах.

Кабель оснащен защитной оболочкой из LSZH-компаунда, что гарантирует безопасность эксплуатации и полное соответствие современным требованиям пожарной безопасности. Многоступенчатое тестирование на всех этапах производства обеспечивает высокую надежность и стабильность работы, а возможность изготовления патч-кордов любой длины под заказ позволяет создать оптимальное решение для различных задач заказчика – от построения сетевой инфраструктуры на крупных предприятиях до развертывания распределенных систем передачи данных в университетских кампусах или торговых центрах.

Особенности
Огнестойкая малодымная оболочка LSZH
Простое управление полярностью с помощью двусторонних зажимов
Оптическое тестирование каждого кабеля гарантирует высокую производительность сети
Широкий диапазон рабочих температур -20~70°C
Контроля качества при производстве оптических патч-кордов ONTEK
Контроль качества на тестовой станции прямых и возвратных потерь.
Вносимые потери
Для полировки UPC ≤0.2 дБ, APC ≤0.3 дБ
Обратные потери/
Для одномодового ≥50 дБ, мультимодового ≥30 дБ
Контроль качества на стационарном Интерферометре.
Точность вершины ферулы
Согласование вершины менее 50 нм обеспечивает надежный физический контакт между ядрами волокна соединителей.
Радиус искривления полировки
В оптических патч-корда ONTEK радиус полировки UPC находится в идеальных пределах от 7 до 25 нм, APC - от 5 до 12 нм для обеспечения максимального контакта поверхностной области в районе сердцевины волокна.
Расчет высоты волокна (Высота-Height или Углубление-Undercut)
Показывает величину выступа или углубления волокна от поверхности ферруллы и определяет качество оптического контакта соединяемых волокон.
Коэффициент отражения
Играет большую роль с повышением дальности, скорости передачи и количества стыковок. Прямые потери оптических соединительных кабелей ONTEK не превышают 0,3 дБ. Обратные потери составляют не более – 50 дБ для UPC и не более -65 дБ для APC.

Технические характеристики:

Тип патч-корда Многомодовый
Полировка UPC
Конструкция кабеля Дуплекс
Длина, м 70.0
Тип коннекторов LC-LC
Класс оптического волокна OM3
Оболочка LSZH
Цвет Бирюзовый
