Кабель коаксиальный RG11U 75Ом CCS оплетка AL96*0.16мм PE с тросом 305м -RG11-CS96/3-OTR

Кабель коаксиальный RG11U 75Ом CCS оплетка AL96*0.16мм PE с тросом 305м -RG11-CS96/3-OTR

Описание

Кабель TWT коаксиальный RG11U 75 Ом, CCS, оплетка AL 96*0.16мм, PE, внешний с тросом, черный, 305 м

Магистральный кабель TWT, RG 11 с тросом, применяются в составе распределительных телевизионных сетей при организации воздушных переходов между зданиями.

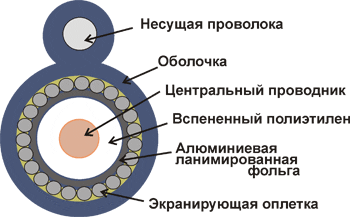

Материалы

Проводник: омедненная стальная проволока (CCS), одножильный

Изоляция проводника: вспененный полиэтилен низкой плотности

Экран: ламинированная алюминиевая фольга и алюминиевая проволочная оплетка

Внешняя оболочка: полиэтилен

Трос: стальная проволока 02,5мм

Цвет: черный

Упаковка: катушка 305м

Физические характеристики кабеля:

Характеристика

Центральный проводник Диаметр 1.63+/-0.01 (14AWG)
Материал Омедненная сталь (CCS)
Изоляция проводника Диаметр 7.20+/-0.13 мм
Центрирование >=90 %
Экран №1 Материал Алюминиевая фольга
Покрытие экраном 100%
Толщина 0,16 мм
№2 Число проволок 6/16
Покрытие экраном 60%
Материал алюминий
Диаметр сборки в экране 7,91 мм
Оболочка Диаметр 10.20±0.10 мм
Материал ПЭ
Диэлектрическая прочность внешней оболочки 3000Vac
Цвет черный
Температура Эксплуатации От -40°С до +70°С
Вес 1км кабеля 122 кг

Электрические (передаточные) характеристики кабеля:

Характеристика

Волновое сопротивление 75±3 Ом
Электрическая ёмкость 53±2 пкФ/м
Приведенная скорость передачи сигнала 83 %
Возвратные потери на частоте 5 - 1000 МГц >=20 дБ
Затухание, дБ/100м (20°С) 55 МГЦ 0,96
211 МГЦ 1,9
450 МГЦ 2,75
600 МГЦ 3,18
870 МГЦ 4,06
1000 МГЦ 4,35
TWT-RG11-CS96/3-OTR
  • Код: 99149
  • Производитель: TWT
  • В наличии более 50
  • 13 550 р.

Информация об упаковке
  • Единица товара: кат (305м)
  • Вес, кг: 28.7
  • Длина, мм: 1000
  • Ширина, мм: 370
  • Высота, мм: 450
Доставка / Самовывоз
Гарантия

Технические характеристики Кабель коаксиальный RG11U 75Ом CCS оплетка AL96*0.16мм PE с тросом 305м -RG11-CS96/3-OTR

Основные
Назначение Для прокладки на улице
Материал внешней оболочки PE (ПЭ - полиэтилен)
Цвет внешней оболочки Черный
Экранирование экранированная
Наличие несущего троса Да
Конструкция проводника Одножильный (Solid)
Диаметр проводника, калибр жилы 1.63мм. (14AWG)
Длина кабеля на катушке, в коробке, м. 305
