Описание
Применение:
Используется для коммутации одножильных кабелей типоразмера 22 – 24 AWG (0,64 – 0,51 мм)
Компактная конструкция идеально подходит для ЦОД и соединений высокой плотности
Описание:
Стандартный размер 19" для монтажа в телекоммуникационные стойки и шкафы

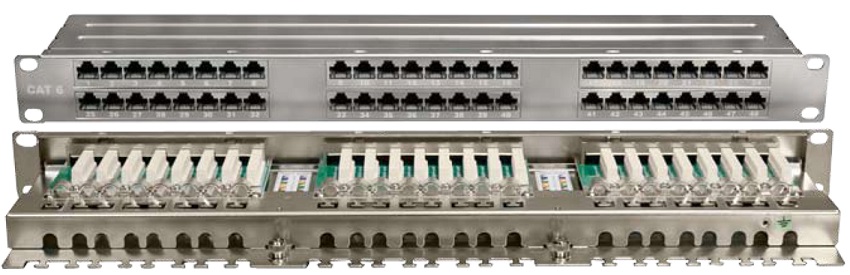

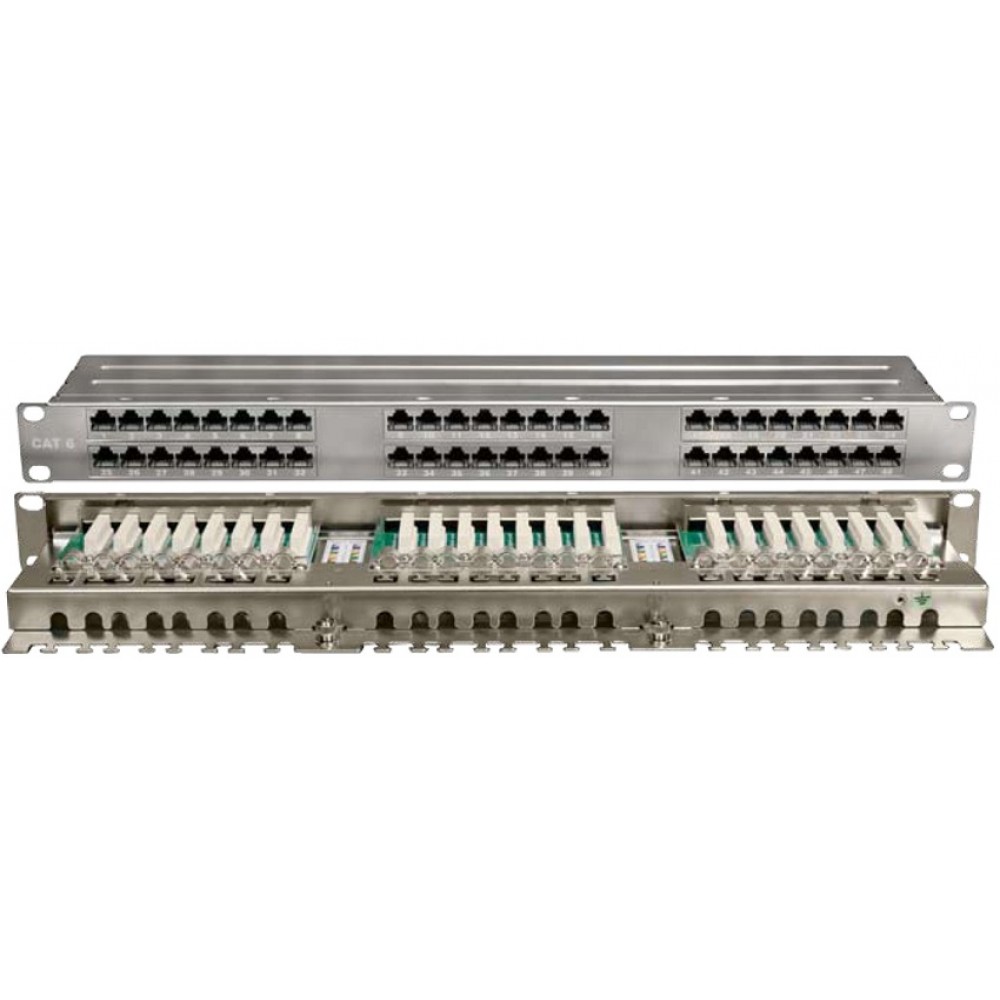

Патч-панель высокой плотности, 24/48 портов RJ-45, высота 0,5/1U (22/44 мм)
Горизонтальный тип заделки контактных модулей
Особенности конструкции:
Отчетливая цифровая маркировка портов на лицевой панели и площадки для дополнительной маркировки
Яркая и интуитивно понятная цветовая маркировка на задней панели в соответствии с T568B и T568A
Конструкция модулей, а также их расположение исключают повреждение пружинных контактов
Высокая выступающая часть корпуса IDC-разъемов обеспечивает удобство заделки проводников
Для заделки IDC-контактов подходят два типа инструментов: 110 типа и Krone (LSA)
Встроенный задний кабельный организатор для укладки кабелей
Очень компактные размеры и малый вес
Спецификация:
Соответствует ANSI/TIA/EIA-568-B.2-1 для категории 6
Соответствует ISO/IEC 11801; EN 50173
Стандарт пожарной безопасности UL 1863
Материалы:
Лицевая панель: листовая сталь 1,6 мм
Корпус: ABS-пластик, UL 94V-0
Пружинные контакты: фосфор-бронза с покрытием 1,27 мкм (50µ") золотом поверх 2,54 мкм никелировки
IDC-контакты: фосфор-бронза с покрытием 2,54 мкм сплавом олова
Электрические характеристики:
Максимальный ток (при 20°С): 1,8 А
Контактное сопротивление: 20 мOм
Сопротивление изоляции: 500 МОм
Электрическая прочность диэлектрика: 1000 В/1 мин. (переменный ток RMS, 60 Гц)
Эксплуатационные характеристики:
Количество подключений*: >= 750 циклов
Относительная влажность: <= 93%
Температура эксплуатации: –10°C – +60°C
Усилие удержания разъема: 50 Н/1 мин.
________
(*) Гарантированное число циклов коммутации, в течение которых изменение характеристик не превысит регламентных значений
Комплект поставки:
Патч-панель с встроенным кабельным организатором
Пластиковые стяжки для кабеля
